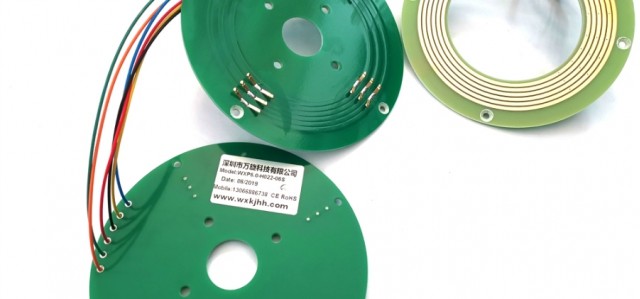

盤式滑環是應用于高度空間有限，擴展橫向空間滿足特殊空間系列要求的滑環,典型特征是高度小，外徑大。觸點采用貴金屬，具有高穩定性、低扭矩、低損耗免維護、低電氣噪音、超長奉命等特點，尤其廣泛應用于安裝空間狹小的場合！

工藝要求：

1、 加工層數：2-30層。
2、 加工面積:1200*600mm。
3、 成品銅厚：0.5-14 OZ。
4、 成品板厚：0.2-5.0mm。
5、 線寬：0.075mm/3mil。
6、 線間距：0.075mm/3mil。
7、 成品孔徑：0.1mm/4mil。
8、 阻焊橋?qū)挘?.1mm/4mil。

9、 外形公差：±0.10mm/4mil。

10、阻抗控制公差  ±10%。

11、V槽角度   30°/45°/60°。
12、孔徑公差   ±0.05mm。
13、HDI盲埋孔。
14、孔位公差   ±0.076mm。
15、阻焊類型  感光油墨。
16、壓合 公差8%；板彎/板曲0.5%。
17、其它測試要求 浸錫試驗、拉力測試、阻抗測試。
18、表面處理方式與工藝  噴錫（有鉛和無鉛）、沉錫、鍍金、沉金、抗氧化(OSP)、金手指、鍍鎳。
19、PCB板通/短路測試飛針測試，測試架測試。

主要應用對安裝高度有嚴格限制的場合，要求360度連續旋轉且需要保證電源，數字信號，模擬信號不能中斷：如旋轉門，醫用CT,安檢設備，以及其他工業自動化設備，智能制造設備， 焊接機器人等。

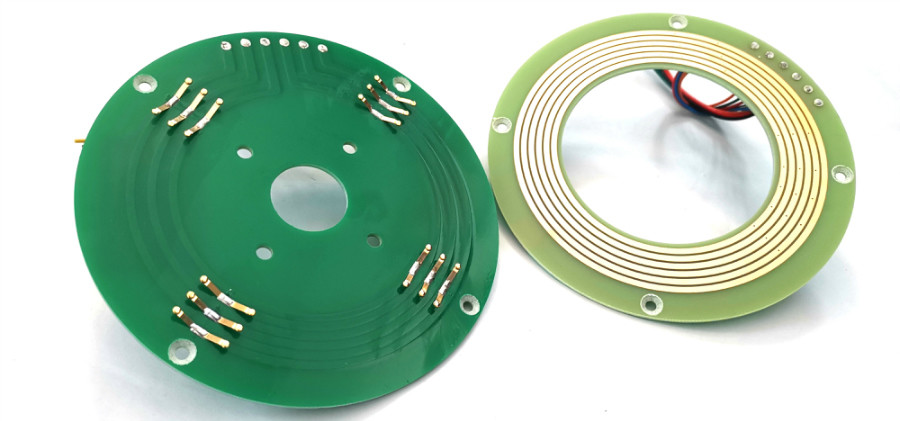

由于PCB滑環是轉子和定子分離的滑環;獨立安裝;因此在安裝的時候要保證觸點和環道有足夠壓力和同心度,同心度通過pcb板四周的定位螺絲來保證，壓力通過pcb之間的間距來保證,觸點的壓力由2塊pcb板的間距來確定。
